가스크로마토그래피, 퓨즈콕, 브르동관압력계, 다이어프램압력계, 차압식유량계, 습식가스미터, 막식가스미터 (특징, 용도, 측정원리, 종류)

퓨즈콕

퓨즈콕에 관한 내용을 암기해야 한다.



볼로 유로개폐를 하며 과전류 차단 안전기구



콕 핸들 조작을 위해 스토퍼를 갖추어야 한다.



예비적 동작 없이 열리지 않게 해야한다.











가스크로마토그래피

가스크로마토그래피에 대한 측정원리와 구성요소를 알아야 한다.



• 측정원리 : 가스의 확산 속도를 이용
• 구성요소 : 분리관, 검출기, 기록계
• 수소, 헬륨, 질소 아르곤

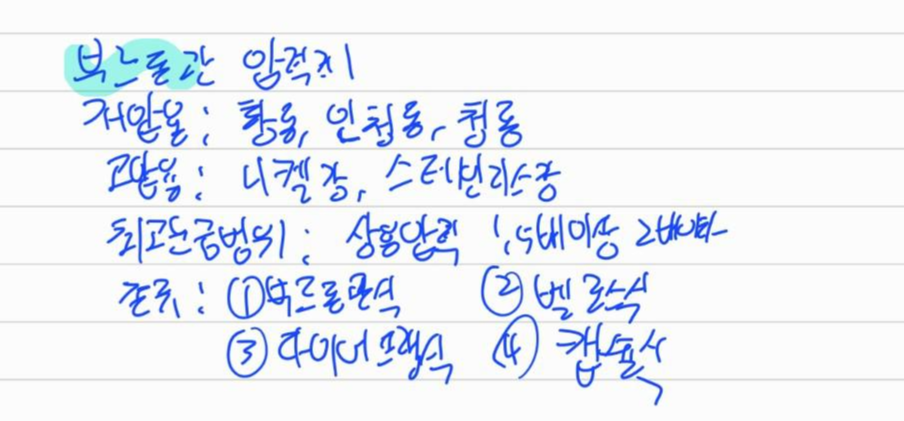

부르동관 압력계

부르동관 압력계에 관한 내용을 알아야한다.



저압용 : 황동, 인청동, 청동을 사용

고압용 : 니켈강, 스테인리스강을 사용

최고눈금범위 : 상용압력 1.5배 이상 2배 이하



종류

• 부르동관식
• 벨로스식
• 다이어프램식
• 캡슐식









다이어프램 압력계

다이어프램 압력계의 재료와 특징을 암기해야 한다.



재료

• 고무
• 인청동
• 스테인리스강



특징

• 응답속도 빠르나 온도영향 받음
• 극히 미세한 압력 측정 가능
• 부식성 유체 측정 가능
• 압력계가 파손되어도 위험이 적다
• 통풍계로 사용 가능











차압식 유량계

차압식 유량계의 측정원리와 종류를 알아야한다.



측정원리 : 베르누이의 방정식



종류

• 오리피스미터
• 플로노즐
• 벤투리미터



관 단면적을 축소시켜 압력차 발생 부품 : 조리개 기구













습식가스미터

습식가스미터의 특징과 용도를 알아야한다.



특징

• 계량이 정확하다
• 사용중 오차 변동이 적다
• 사용중 수위조정등 관리 필요

용도

• 기준용
• 실험실용











막식가스미터

막식가스미터의 특징을 알아야한다.



특징

• 가격저렴
• 유지관리 시간이 적다
• 대용량인 것은 설치 면적이 크다
