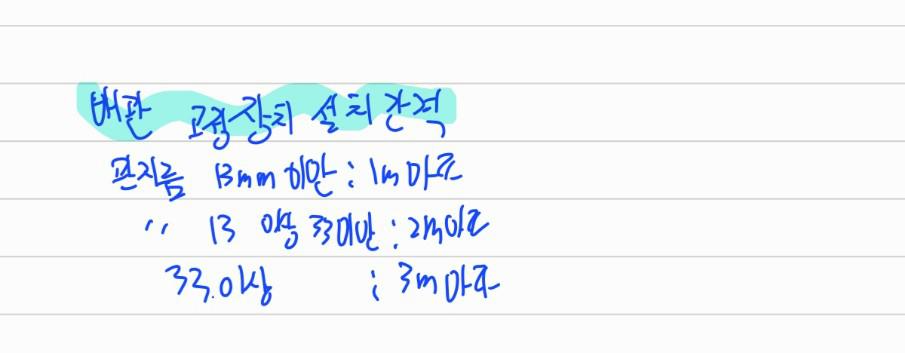

배관 고정장치 설치간격

배관 고정장치 설치간격은 관지름에 따라 3가지 경우로 나눌수 있다.



• 관지름 13mm미만 : 1m 마다 설치
• 관지름 13 이상 33 미만 : 2m 마다 설치
• 관지름 33 이상 : 3m 마다 설치

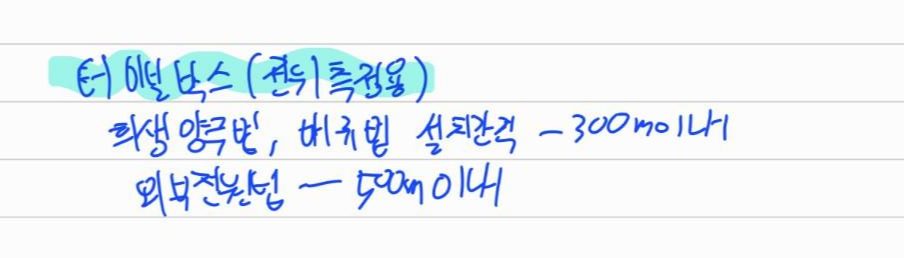

터미널박스(전위측정용)

터미널박스(전위측정용)은 희생양극법, 배류법, 외부전원법이 있으며 각각 설치간격을 외워야한다.



• 희생양극법, 배류법 설치간격 - 300m이내
• 외부전원법 - 500m이내

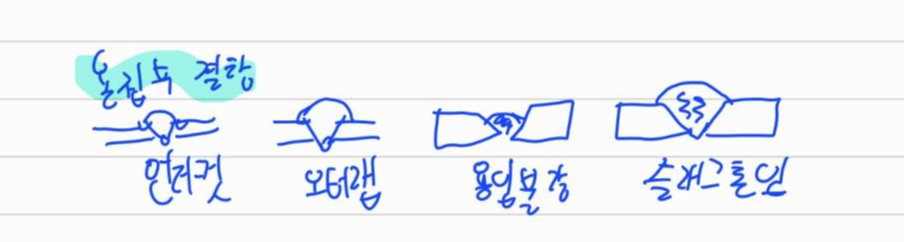

용접부 결함

용접부 결함의 종류와 그에 맞는 그림을 알아야한다.



• 언더컷
• 오버랩
• 용입불량
• 슬래그혼입

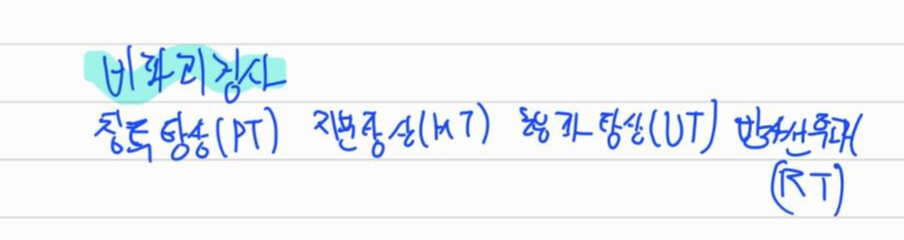

비파괴검사

비파괴검사의 종류는 침투탐상검사(PT), 지분탐상검사(MT), 초음파탐상검사(UT), 방사선투과검사(RT) 가 있다.

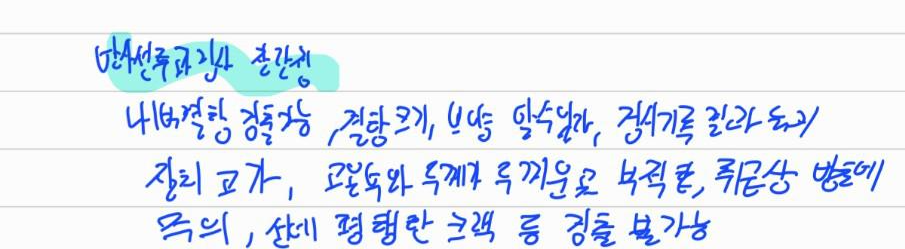

방사선투과검사 장단점

방사선투과검사의 장단점을 알아야한다.



장점

• 내부결함 검출가능
• 결함크기, 모양을 알 수 있다.
• 검사기록 결과 유지 가능



단점

• 장치가 고가이다
• 고온부와 두께가 두꺼운 곳에 부적합하다
• 취급상 방호에 주의해야한다
• 선에 평행한 크랙 등 검출 불가능

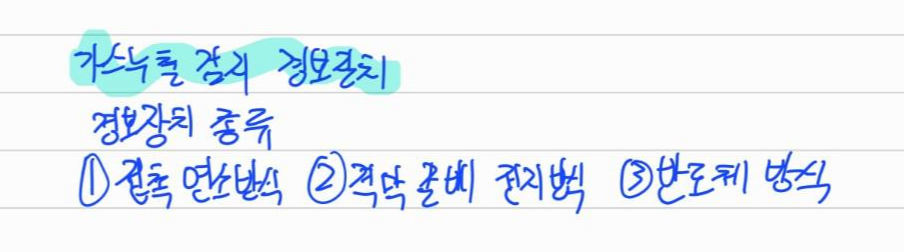

가스누출검지경보장치 종류

가스누출검지 경보장치의 종류를 알아야한다.



• 접촉연소방식
• 격막갈바니 전지방식
• 반도체방식

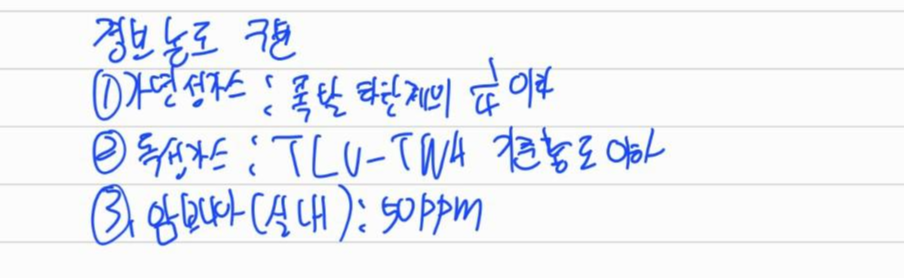

경도농도 구분

경도농도를 구분하기 위해 가연성가스, 독성가스, 암모니아로 구분해 외워준다.



• 가연성가스 : 폭발하한계의 1/4이하
• 독성가스 : TLV-TWA 기준농도 이하
• 암모니아(실내) : 50ppm

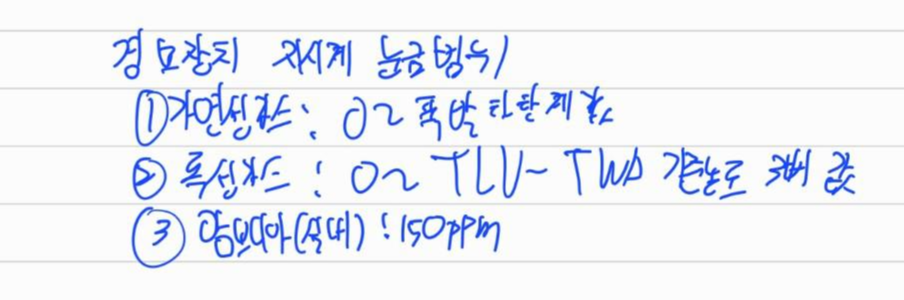

경보장치 지시게 눈금범위

경보장치 지시계 눈금범위 역시 가연성가스, 독성가스, 암모니아(실내)로 구분한다.



• 가연성가스 : 0~폭발하한계값
• 독성가스 : 0~TLV-TWA 기준농도 3배 값
• 암모니아(실내) : 150ppm
