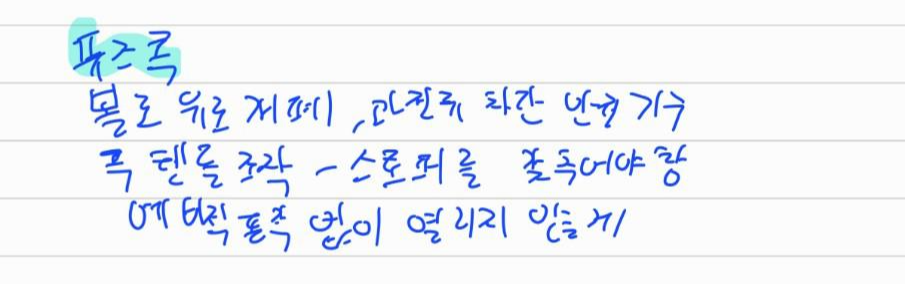

퓨즈콕
퓨즈콕에 관한 내용을 암기해야 한다.
볼로 유로개폐를 하며 과전류 차단 안전기구
콕 핸들 조작을 위해 스토퍼를 갖추어야 한다.
예비적 동작 없이 열리지 않게 해야한다.

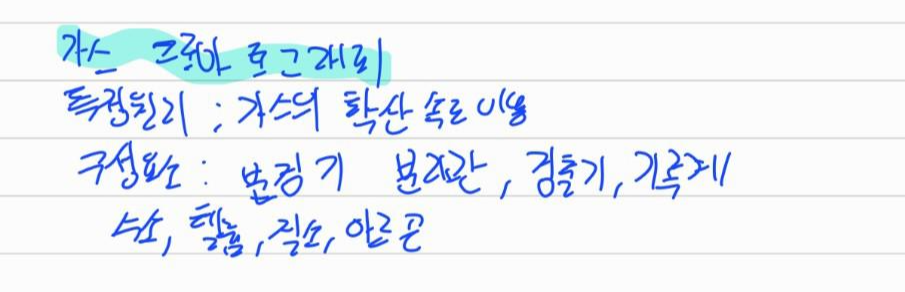

가스크로마토그래피
가스크로마토그래피에 대한 측정원리와 구성요소를 알아야 한다.
- 측정원리 : 가스의 확산 속도를 이용
- 구성요소 : 분리관, 검출기, 기록계
- 수소, 헬륨, 질소 아르곤

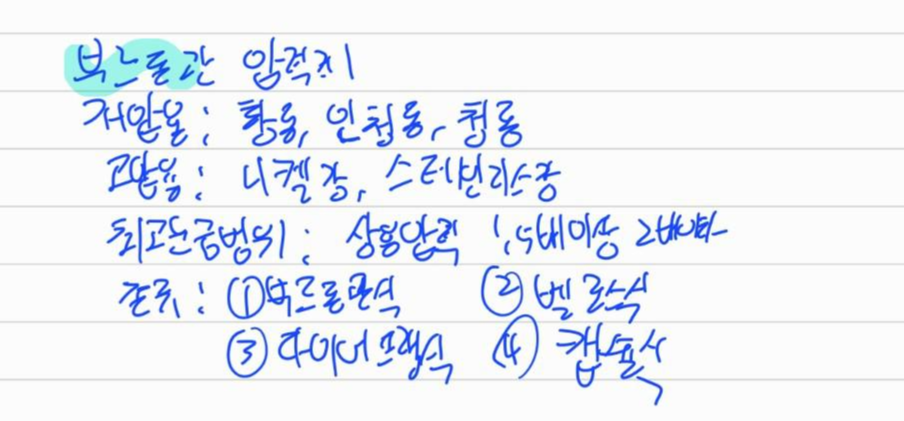

부르동관 압력계
부르동관 압력계에 관한 내용을 알아야한다.
저압용 : 황동, 인청동, 청동을 사용
고압용 : 니켈강, 스테인리스강을 사용
최고눈금범위 : 상용압력 1.5배 이상 2배 이하
종류
- 부르동관식
- 벨로스식
- 다이어프램식
- 캡슐식

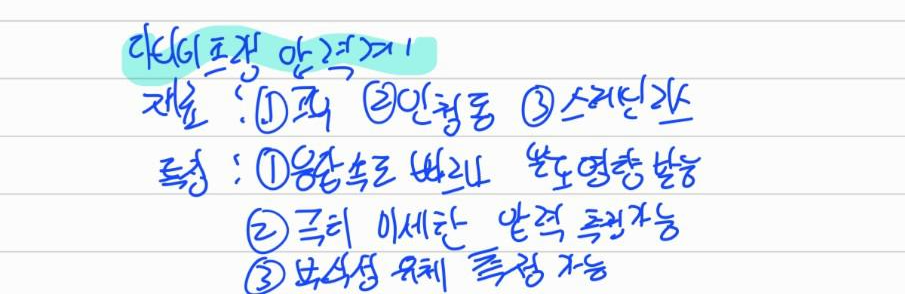

다이어프램 압력계
다이어프램 압력계의 재료와 특징을 암기해야 한다.
재료
- 고무
- 인청동
- 스테인리스강
특징
- 응답속도 빠르나 온도영향 받음
- 극히 미세한 압력 측정 가능
- 부식성 유체 측정 가능

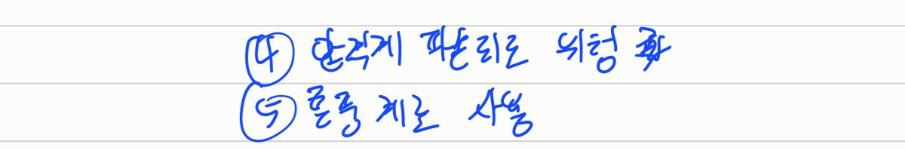

- 압력계가 파손되어도 위험이 적다
- 통풍계로 사용 가능

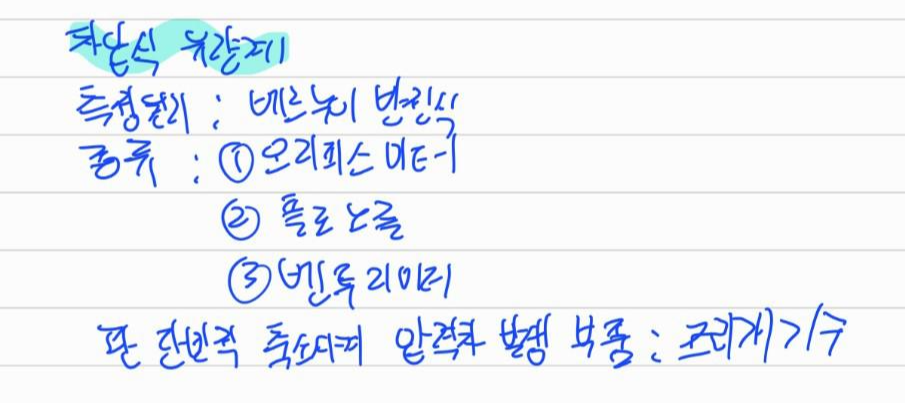

차압식 유량계
차압식 유량계의 측정원리와 종류를 알아야한다.
측정원리 : 베르누이의 방정식
종류
- 오리피스미터
- 플로노즐
- 벤투리미터
관 단면적을 축소시켜 압력차 발생 부품 : 조리개 기구

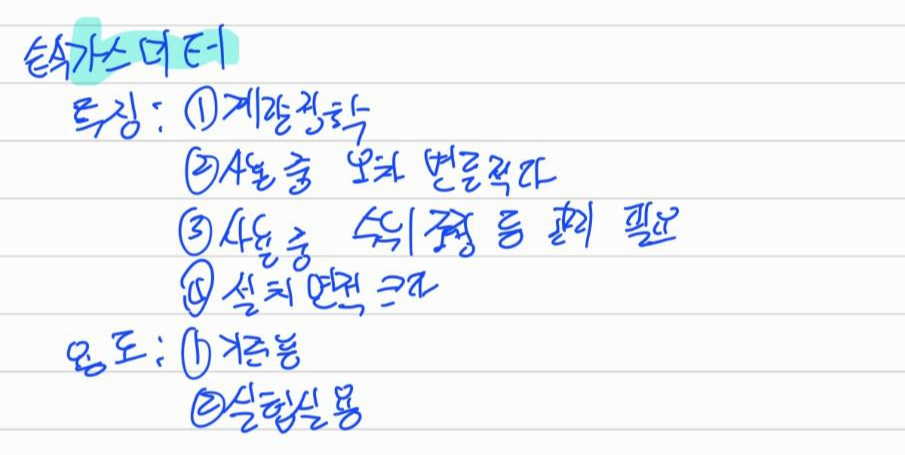

습식가스미터
습식가스미터의 특징과 용도를 알아야한다.
특징
- 계량이 정확하다
- 사용중 오차 변동이 적다
- 사용중 수위조정등 관리 필요
용도
- 기준용
- 실험실용

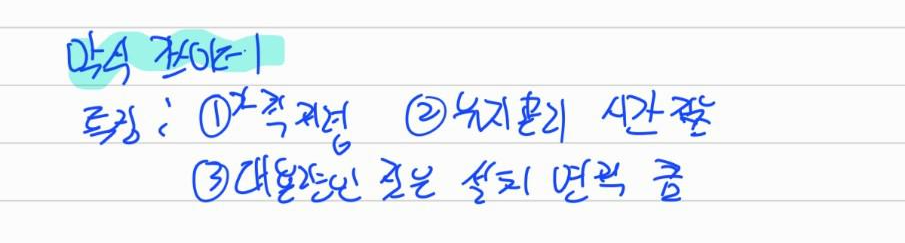

막식가스미터
막식가스미터의 특징을 알아야한다.
특징
- 가격저렴
- 유지관리 시간이 적다
- 대용량인 것은 설치 면적이 크다
