배관 고정장치 설치간격
배관 고정장치 설치간격은 관지름에 따라 3가지 경우로 나눌수 있다.
- 관지름 13mm미만 : 1m 마다 설치
- 관지름 13 이상 33 미만 : 2m 마다 설치
- 관지름 33 이상 : 3m 마다 설치
터미널박스(전위측정용)
터미널박스(전위측정용)은 희생양극법, 배류법, 외부전원법이 있으며 각각 설치간격을 외워야한다.
- 희생양극법, 배류법 설치간격 - 300m이내
- 외부전원법 - 500m이내

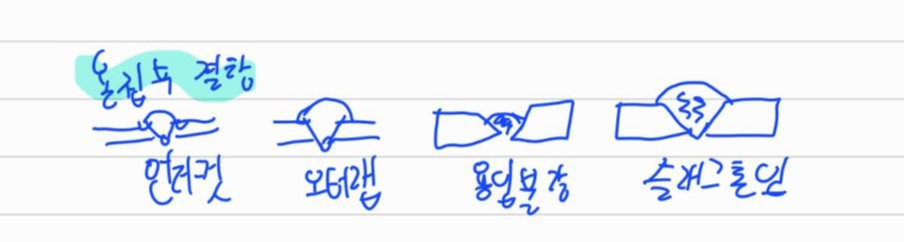

용접부 결함
용접부 결함의 종류와 그에 맞는 그림을 알아야한다.
- 언더컷
- 오버랩
- 용입불량
- 슬래그혼입
비파괴검사
비파괴검사의 종류는 침투탐상검사(PT), 지분탐상검사(MT), 초음파탐상검사(UT), 방사선투과검사(RT) 가 있다.
방사선투과검사 장단점
방사선투과검사의 장단점을 알아야한다.
장점
- 내부결함 검출가능
- 결함크기, 모양을 알 수 있다.
- 검사기록 결과 유지 가능
단점
- 장치가 고가이다
- 고온부와 두께가 두꺼운 곳에 부적합하다
- 취급상 방호에 주의해야한다
- 선에 평행한 크랙 등 검출 불가능
가스누출검지경보장치 종류
가스누출검지 경보장치의 종류를 알아야한다.
- 접촉연소방식
- 격막갈바니 전지방식
- 반도체방식
경도농도 구분
경도농도를 구분하기 위해 가연성가스, 독성가스, 암모니아로 구분해 외워준다.
- 가연성가스 : 폭발하한계의 1/4이하
- 독성가스 : TLV-TWA 기준농도 이하
- 암모니아(실내) : 50ppm
경보장치 지시게 눈금범위
경보장치 지시계 눈금범위 역시 가연성가스, 독성가스, 암모니아(실내)로 구분한다.
- 가연성가스 : 0~폭발하한계값
- 독성가스 : 0~TLV-TWA 기준농도 3배 값
- 암모니아(실내) : 150ppm
